Как правильно установить надувной батут

Важно!

• Сборка, установка и демонтаж конструкции надувного батута должны производиться в соответствии с правилами эксплуатации.
• Результаты сборки, установки и проведенных проверок батута после установки оборудования должны быть занесены в журнал.

Место для установки батута

1. Для установки батута нужно выбирать плоскую ровную поверхность.
2. Место для установки необходимо очистить от мусора, растительности и острых предметов, расположенных на поверхности или выступающих из земли.
3. Во время эксплуатации батута территорию необходимо регулярно очищать от мусора, так как он может навредить оборудованию и посетителям.
4. Необходимый размер площадки для установки батута по ГОСТ и допустимый уклон поверхности, безопасные расстояния для посетителей, зрителей и персонала должны строго соответствовать параметрам, указанным в инструкции к оборудованию.
5. Батут должен быть расположен так, чтобы посетители безопасно и свободно могли входить и выходить, в том числе без давки при ЧС.

Ограждение вокруг батута

1. Ограждение или другие возможные ограничения доступа вокруг батута (рис. 1) — обязательное требование. Оно необходимо для организации и обеспечения:

• безопасной площади и её границы;
• безопасности при входе и выходе;
• порядка в очереди;
• безопасности стоящих в очереди посетителей и просто наблюдающих;
• безопасного прохода клиентов и сотрудников.

2. Ограждение снаружи должно быть таким, чтобы посетители и зрители не могли через него или под ним проникнуть на аттракцион.

3. Рекомендации по видам ограждения для оборудования, его прочности и устойчивости — указываются в инструкции по использованию батута.

4. Владелец (исходя из 1 и 2 пунктов этого раздела и рекомендаций инструкции по применению) может сам определять виды ограждений, учитывая:

• реальную обстановку;
• местные особенности;
• численность посетителей и зрителей;
• место установки и иные обстоятельства, связанные с безопасным использованием батута.

5. Ограждение должно размещаться на таком расстоянии, чтобы исключить доступ посетителей и зрителей к вентилятору (его проводке), элементам системы крепления, швартовочным элементам.
6. Расстояние от оборудования до ограждения* выбирается с учётом максимальной высоты свободного падения и минимального расстояния от ограждения до источника опасности.

* должно быть указано в инструкции к батуту

7. Если в инструкции нет такой информации — рекомендуется указанное расстояние принимать равным половине высоты, на которой расположена самая высокая платформа, или больше.
8. Расстояние от ограждения до наружных стен оборудования должно быть не менее 1,8 м, а с открытой стороны — не менее 3,5 м. (рис.1).
9. Проход для входа и выхода посетителей должен быть с калиткой и запирающим устройством (запор/крючок). Ширина прохода в ограждении— не менее 1 м.
10. Ограждения могут быть из гибких элементов для визуального отделения (цепочки/ленты), либо из жёстких конструкций (барьеры, ограждения) для физического ограничения доступа.

 Установка батута

Перед установкой надувной батут должен пройти проверку. Процесс контроля выполняется в соответствии с Приложением Г — «Типовой процесс проверок перед началом установки».

С помощью ограждений, визуальной информации, устных предупреждений при монтаже необходимо исключить доступ посторонних лиц в зону работ.

Правила фиксации батута

1. Ещё до начала работы батута каждый узел крепления оборудования обязательно должен быть зафиксирован*.

* способы и особенности фиксации оборудования должны быть указаны в инструкции к батуту.

2. Батут на открытом воздухе лучше крепить на земле при подходящей почве с помощью жёсткого крепления (анкера, стержни) или с помощью балластной системы. Каждый элемент жёсткого крепления или балластной системы должен выдерживать нагрузку не менее 1600 Н.
3. Направление прилагаемого усилия по отношению к земле — 30-45 градусов. (рис. 2)

4. В земле анкеры фиксируются в обратном прилагаемому усилию направлении.
5. Верхушки анкеров — закруглённые, не выступающие из земли более чем на 25 мм.
6. Точки крепления, расположенные вдоль основания, закреплять нужно ближе всего к оболочке. (рис. 3)

4. Состояние грунта нужно регулярно проверять. Особенно при неблагоприятных погодных условиях.
5. Если поверхность твёрдая и нельзя использовать стержни или анкеры, то батут можно закреплять к имеющимся на площадке приспособлениям, а также за мешки с песком или другие грузы, которые должны выдерживать нагрузку без смещения не менее 1600 Н.

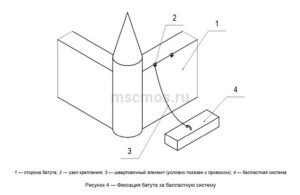

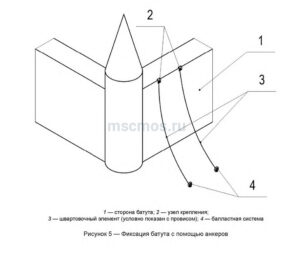

6. Каждый узел крепления на батуте соединяется с элементом жёсткого крепления или балластной системы с помощью швартовочных элементов. Они должны быть натянуты и не иметь прогибов и слабины (рис. 4,5).


Батут нельзя крепить:

• за транспортные средства;

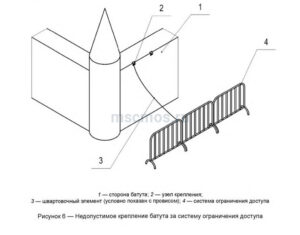

• за ограждения (рис. 6);

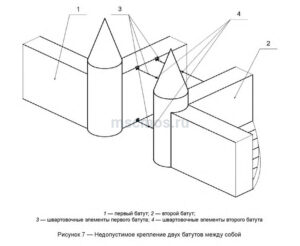

• между собой (рис. 7);

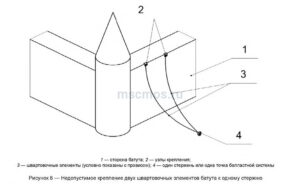

• к одному стержню или за одну и ту же точку балластной системы двух и более швартовочных элементов (рис. 8) даже если они способны выдерживать нагрузку более 1600 Н;
• за 1 узел крепления 2-х и более швартовочных элементов (рис. 9);
• к опорам линий электропередач, стойкам рекламных щитов и иным не предназначенным для фиксации или не указанным в инструкции предметам.





Швартовочные элементы

• Швартовые элементы должны быть изготовлены из целого куска каната/шнура/ленты.
• Нельзя швартовочные элементы связывать/составлять.
• Швартовочные элементы (с узлом крепления с разрывной нагрузкой не менее 1600 Н) должны иметь разрывную нагрузку не менее 9600 Н.
• Концы канатов нужно обработать так, чтобы они не расплелись. Концы из синтетических волокон можно оплавлять.

Узлы фиксации швартовочных элементов

• Один конец каждого швартового элемента фиксируется в узле крепления оболочки, другой — к одной из систем фиксации.
• Для закрепления швартовочных элементов к узлам крепления оболочки и элементам системы фиксации нужно использовать не развязывающиеся узлы.


  Требования для области приземления

  С любой открытой стороны оборудования должна быть область приземления длиной не менее 1,2 м. (рис. 10)


Проверка после установки

1. После установки надувного батута по ГОСТ администратор должен проверить:

• правильность монтажа;
• правильность установки всех элементов, относящихся к безопасной эксплуатации;
• правильность расположения и фиксацию ограждения;
• чистоту поверхности вокруг оборудования;
• погодные условия и возможность при них использовать оборудование;
• минимальные расстояния от ограждения;
• правильность расположения электрооборудования и отсутствие опасности дотянуться до него или споткнуться;
• правильность крепления соединительного рукава к вентилятору, устойчивость вентилятора;
• соответствие установленного вентилятора (производительность, давление) требованиям инструкции;
• закрытие и фиксацию рукавов для выпускания воздуха;
• отсутствие износа, деформации и повреждений швартовочных элементов, петель и устройств фиксации;
• правильность крепления, натяжение и отсутствие слабины в швартовочных элементах, фиксирующих узлы крепления, расположенные вдоль основания;
• наличие ударопоглощающего покрытия и его соответствие рекомендациям в инструкции;
• принятые меры для предотвращения доступа посторонних лиц к оборудованию с любого направления.

2. Такие проверки должны проходить ежедневно перед началом эксплуатации батута и результаты проверок должны заноситься в журнал.
3. После проверки оператор наполняет батут воздухом. Не должно быть посетителей во время надувания/при выпускании воздуха/ после завершения работы.
4. Проверяется натяжение швартовочных элементов, фиксирующих узлов крепления, расположенные вдоль основания. Если нужно их подтягивают/натягивают/создают новое крепление.
5. Закрепляются швартовочные элементы, фиксирующие узлы крепления, расположенные на стенах оболочки.
6. Проверяется наличие повреждений и порывов на тканевой основе игровой площадки/основании/ограждающих стенах.
7. Пробный цикл работы оборудования в режиме эксплуатации производится без посетителей согласно инструкции. Посетители могут быть допущены на батут только после его успешного функционирования при пробном цикле, при отсутствии неисправностей и нарушений.

Скорость ветра

В инструкции к батуту указана максимальная скорость ветра, при которой допускается его эксплуатация. Если такой информации нет — рекомендуется при скорости ветра более 10 м/с оборудование не использовать.

Определить направление и скорость ветра можно с помощью:

• анемометра;
• двенадцатибальной шкалы Бофорта;
• ветроуказателей, имеющих возможность свободно вращаться, а также иных специальных приборов и устройств.

Подробнее ознакомиться с требованиями по безопасной эксплуатации надувного игрового оборудования — ГОСТ Р 55515-2013.

Важно!

Получить или продлить разрешение на эксплуатацию надувного батута в Гостехнадзоре можно только на основании легитимного Акта оценки технического состояния (технического освидетельствования батута). Срок действия Акта технического освидетельствования батута – 12 месяцев со дня оформления.

Документы для батута

• Акт оценки технического состояния батута;
• Отчёт о проведенных испытаниях с соответствующими протоколами испытаний батута;
• Ведомость дефектов (при их наличии) с соответствующими отметками.

В Акте будет указана следующая дата прохождения обязательной проверки батута.
